Bianchi G.，de Nora V.介紹了RulrTi和RulrTa配方：

　　(1) RuCl3· H20 10mg (以金屬Ru計),(NH4),IrCI6。10mg(以金屬Ir計)，TiCI3 56mg(以金屬Ti計)，甲酰胺（HCONH3) 10～12 滴，雙氧水（H202 30%）3～4滴；

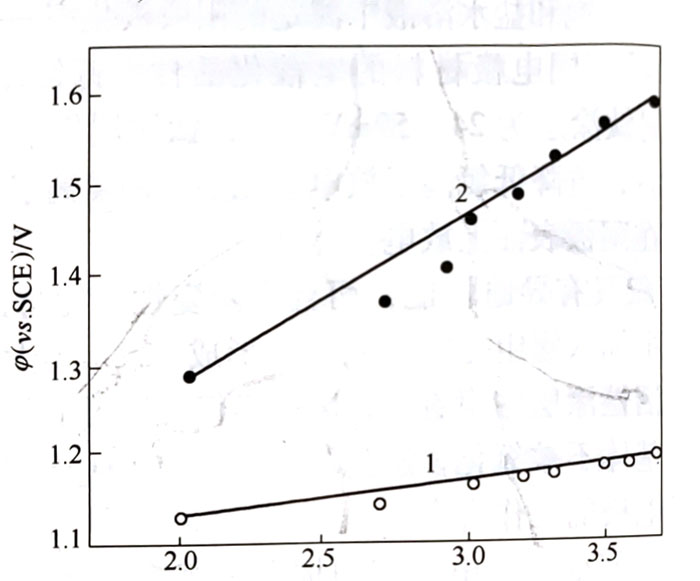

　　圖3-J0 RuSnTi 電極析氯析氧極化曲線

　　1一析氯極化曲線：2—析氧極化曲線

　　(2) RuCl3、H20 10mg（以Ru 計)，IrCI4 10mg（以 Ir計),TaCl5 80mg （以Ta計），異丙醇5滴，20% HC15mL。

　　RulrTi 配方。涂液的配方如下：

　　每1dm2電極含:

　　釘作為RuCl3·H2O    20mg（金屬）

　　銥作為 H2IrCI6        20mg（金屬)

　　鈦作為TiCl3               56mg（金屬)

　　甲醇                4mL

　　H202 30%             3~4 滴

　　濃鹽酸（36%～38%） 1 ~2 滴

　　TiCl3不易儲藏，容易分解，如將它溶在20% HCI 溶液中生成15% TiCl3溶液，不與空氣接觸，可存放相當時間。

　　稱出RuCl3·H2O 和H2IrCI6加一滴濃鹽酸溶解在2mL甲醇中，另稱出稍微過量的 TiCl3溶解在1.5mL 15% HCI 溶液中，加甲醇2mL，滴加 H2Q2使 TCI3轉化為過鈦酸鹽。當時顏色從Ti3+的紫色變為Ti5+的橙色，過濾，量出依計算所需要的鈦溶液，加入釕-銥溶液中，彼此必須共溶，沒有沉淀，才可進行涂層。每涂一次，先在紅外燈下烘干后于450℃煅燒15min，取出吹冷。再進行第二次涂層，每次涂層不要涂得太厚，煅燒后再用濾紙用力揩后沒有東西落下來才是好的。一般須涂20～30次才涂完。最后一次涂層后，須在450℃加熱1h，以便涂層內的各種成分能調整排布更合適，涂層一般厚度為1～1.5μm。

　　進行涂層時，第一次和末了一次是最關鍵的。第一次涂時，鈦網上已先有一層 TiO2，它是金屬鈦和以后活潑涂層的媒介，沒有這一層，以后的涂層就無法粘牢在鈦板上和涂到所需要的厚度，TiO2層雖是不導電的，但卻是多孔的，生成許多穿廊直達里面的金屬鈦或貼近金屬鈦的一些會導電的TiO2，因此，第一次在多孔的TiO2涂上含RulrTi 的活潑涂液時，涂液就進人孔內和里面的金屬鈦相接，經烘干、煅燒、熔融、擴散，生成固相溶液，使原來不導電的TiO2層改為活潑，能導電了。最后一次涂層時則須注意如何使整個涂層重排成為穩定的牢固的導電層。

　　煅燒溫度控制在450℃左右，是為了使涂層中含3.5%氣，以改善涂層的導電性能，因為溫度的高低對Cl-的含量多少有直接影響。

　　食鹽水電解制取氯堿工業用鈦陽極涂層的典型配方：

　　RuTi涂層：Ru02 30%，TiO2 70%；

　　RuSnTi 涂層：Ru02  40%，Sn02  15%，TiO2  45%；

　　RulrTi 涂層：Ru 13.15%，Ir 13.15%，Ti 73.7%。
